PCB厂家广州鸣恩电子有限公司今天来讲一讲PCB刚 性板和PCB柔性PCB电路板的有什么区别:

刚性PCB和柔性FPC的区别

                                                                     PCB刚性板--双面板

在电子产品设计和生产过程中，PCB是连接电子元器件的重要载体。根据产品结构、安装空间以及使用环境的不同，PCB可以采用不同的材料和结构形式。其中，刚性PCB和柔性FPC是电子制造中两种常见的电路板类型。

刚性PCB具有较好的机械强度和稳定性，而柔性FPC可以弯曲、折叠，适合空间狭小或需要动态连接的电子产品。两者虽然都属于印制电路板，但在材料、结构、加工方式和应用领域方面存在明显区别。

什么是刚性PCB？

刚性PCB（Rigid PCB）是我们日常所说的普通电路板，也是目前电子产品中应用非常广泛的一类PCB。

刚性PCB通常采用FR-4、CEM-3、铝基板等材料制作，电路板完成加工后具有固定的板型和机械强度，不能像FPC一样进行大角度弯曲。

根据层数和结构不同，刚性PCB可以分为单面PCB、双面PCB以及多层PCB等。

常见的刚性PCB特点包括：

• 板材具有较好的机械强度
• 尺寸稳定性较好
• 适合安装电子元器件
• 可以采用插件、SMT贴片等工艺
• 生产工艺成熟，适合批量生产
• 材料和规格选择范围较广

例如，家电控制板、工业控制设备、LED灯具、电源产品、通信设备以及各种电子控制系统，都大量使用刚性PCB。

什么是柔性FPC？

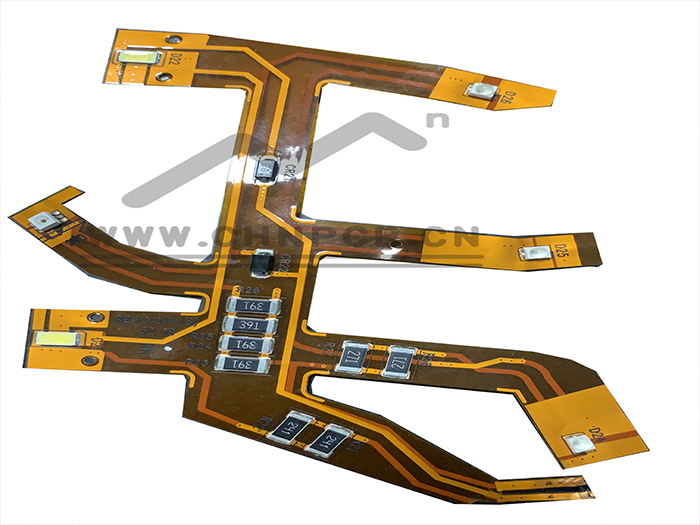

                                                                    FPCB--柔性电路板

FPC（Flexible Printed Circuit）中文通常称为柔性电路板或柔性线路板。

与传统刚性PCB不同，FPC主要采用柔性绝缘材料作为基材，例如聚酰亚胺（PI）等，因此电路板具有良好的柔韧性，可以根据产品内部空间进行弯曲、折叠和一定程度的三维布置。

FPC特别适合应用于电子产品内部空间有限、需要减少连接线或者需要活动连接的位置。

常见的FPC应用包括：

• 手机及平板电脑
• 可穿戴电子设备
• 数码产品
• 摄像头模组
• 显示屏连接
• 汽车电子
• 精密仪器
• 小型电子设备

FPC的一个重要优势，就是可以在有限的空间内实现电路连接，从而减少传统线束和连接器所占用的空间。

刚性PCB和柔性FPC有什么区别？

虽然刚性PCB和FPC都用于电子线路连接，但两者在实际生产和使用过程中有明显区别。

1. 基材不同

刚性PCB常见材料包括FR-4、CEM-3以及铝基材料等。

FPC则主要使用柔性基材，例如聚酰亚胺（PI），部分产品也会根据设计要求采用其他柔性材料。

基材的不同，直接决定了两种电路板最终的机械特性。

2. 柔韧性不同

这是刚性PCB与FPC最直观的区别。

刚性PCB完成生产后具有固定形状，主要用于固定安装。

FPC可以弯曲和折叠，因此能够适应一些传统刚性PCB无法安装的狭小空间。

不过，FPC虽然具有柔韧性，也并不意味着可以无限次、任意角度弯折。具体的弯折半径、弯折次数以及动态使用要求，都需要在PCB设计阶段进行确认。

3. 应用场景不同

刚性PCB的应用范围非常广泛，从普通消费电子产品到工业设备、电源产品和控制系统，都可以看到刚性PCB的应用。

FPC则更加适合对空间、重量和连接方式有特殊要求的产品。

简单来说：

需要稳定支撑和元器件安装时，刚性PCB通常更加合适；需要弯曲、折叠或节省内部空间时，FPC更具优势。

4. 机械强度不同

刚性PCB具有较好的机械支撑能力，可以直接固定在设备结构上，并承载电子元器件。

FPC本身较薄且柔软，主要承担电气连接功能。如果产品需要在FPC上安装较多或较重的元器件，通常需要结合补强板等结构进行设计。

5. 生产工艺不同

刚性PCB与FPC虽然都需要经过线路制作、图形转移、蚀刻、表面处理等基本电路板制造过程，但由于材料和结构不同，其生产工艺和加工要求也存在差异。

FPC在材料处理、线路精度、覆盖膜、补强以及外形加工等方面，对生产设备和工艺控制通常有更高要求。

因此，PCB生产厂家是否具备相应的FPC生产经验，是客户选择供应商时需要考虑的重要因素。

刚性PCB和FPC应该如何选择？

选择刚性PCB还是FPC，不能简单地判断哪一种产品更好，而应该根据电子产品的实际结构和使用要求进行选择。

如果产品需要较好的机械支撑能力，同时需要安装较多电子元器件，刚性PCB通常是更加经济、成熟的选择。

如果产品内部空间非常有限，或者两个电子模块之间存在复杂的空间位置关系，FPC可以通过弯曲和折叠实现更加灵活的线路连接。

对于一些复杂产品，也可以同时使用刚性PCB和FPC。例如主控制板采用刚性PCB，而显示模组、摄像头模组或其他需要空间弯折的部分采用FPC，通过连接器或其他方式进行连接。

刚性PCB与FPC对比

刚性PCB和柔性FPC可以组合使用

在现代电子产品中，刚性PCB和FPC并不是完全相互替代的关系。

一些电子设备会同时采用两种电路板。刚性PCB负责主要的电路控制和元器件安装，FPC负责不同模块之间的柔性连接。

这种组合方式可以充分利用两种PCB的特点，在保证电路功能的同时，更好地适应产品内部复杂的结构设计。

因此，在进行PCB项目开发时，建议根据产品尺寸、安装空间、弯折要求、元器件数量、生产数量以及成本要求综合判断，而不是单纯根据PCB类型进行选择。

CHNPCB提供PCB与FPC定制服务

作为一家中国PCB制造企业，CHNPCB长期提供PCB电路板相关制造服务，可根据客户提供的Gerber文件、PCB设计文件以及具体技术要求进行生产。

产品范围包括单面PCB、双面PCB、FR-4 PCB、铝基板以及柔性FPC等。

对于刚性PCB和柔性FPC项目，我们会根据板材、板厚、铜厚、阻焊颜色、表面处理、线路结构以及产品使用要求进行生产评估，并在正式生产前确认相关技术参数。

如果您正在开发新的电子产品，不确定应该选择刚性PCB还是柔性FPC，可以将PCB文件、样板图片或基本技术参数提供给我们，我们可以根据实际产品结构协助进行初步判断。

CHNPCB——专注PCB及FPC定制制造，为电子产品开发和批量生产提供电路板制造支持。
